主要功能

• 电流电压测量
• 快充触发
• 快充自动检测
• 电流电压曲线
• E-mark 读取
• 示波器
• 统计

电流电压曲线

在主界面双击中键，进入电流电压曲线界面，可以看到 VBUS 上电流电压随时间变化的曲线。

界面四角数字分别显示图表中最高处、最低处的值。界面上方中间显示当前电流电压的实际值；下方显示每格的时间间隔

操作

界面上方偏右侧的图标显示当前状态， 表示当前正在抓取， 表示暂停更新。若要暂停 / 继续抓取，请短按中键。

短按中键可以看到 USB D+ D- 数据线的电压曲线。

采样率调整

按左键或右键可以调整采样速度，向左是减小，向右是增大。调整后，采样速度会短暂显示到屏幕上。此界面最大采样速度为 40 次每秒。

退出界面

双击中键即可退出

E-mark 读取

该仪表可以读取 Type-C 线缆的 E-mark 信息。仪表从联机接口供电，公头不要插入电源，并将带测线缆插入仪表母口，线缆对侧不要连接（如图所示）。然后在主界面上长按右键，进入 E-mark 读取界面。仪表会与线缆通信并显示线缆信息

快充自动检测

将仪表连接充电器，进入仪表主界面，然后在主界面上长按左键。系统会询问是否进行快充检测。在进行检测前，请务必断开线路上连接的负载。

在确认界面中选择“是”，进入快充协议自动检测界面，仪表会自动检测可用的快充协议。检测完后，右上角会提示“完成”，可用的协议以绿色显示，不可用的协议以红色显示

测试完毕后，双击退出

快充触发

Power Delivery

Power Delivery 协议必须在上电时触发

仪表连接

仪表两种方式连接到充电头：直接连接和通过线缆连接。两种方式的示意图如下：

直接连接

如果仪表直接连接到充电头，连接后，你需要按下仪表左右键的任何一个，直到屏幕亮起，仪表才可以上电。

通过线缆链接

如果仪表通过线缆连接到充电头，则只有左右键中的其中一个才能上电（依插入方向而定）。按下任意一边的按键，保持 3 秒，如果屏幕没有点亮，则换一边按下，即可上电

上电选项

上电后，你有三个选项，具体解释如下

• 仅保持通电 仪表不对 PD 消息作出任何回复，仅对 CC 线进行下拉。此选项下你不能进行 PD 快充触发，但是可以进行其他协议的触发
• 进行PD触发 对 CC 线进行下拉，并回应 PD 消息，进入PD触发界面。如果需要 PD 触发，需要在上电后一定时间内选择此选项，否则会通信超时

• 对不起，我按错了 释放 CC 线上的下拉。此选项会让充电头停止供电


PD 触发界面

进入 PD 触发界面后，仪表会列出该充电头支持的电流和电压，（如图）

带有 Fix 的项目表示固定电压的 PDO，带有电压范围的项目表示电压可调的 PPS PDO。按左右键，可以选择一项，然后按下中键即可触发此 PPO。

对于固定电压的 PDO，电压成功触发后，在其右侧会有对勾，表示触发成功。

对于 PPS PDO，按下中键后会进入 PPS 触发界面，在此界面中，上方两个数据表示当前实际的电流电压，下方左侧表示当前协议通信设定的目标电压，右侧表示单次调整的间隔值。按左右键可以调整电压。双击中键返回上一级界面。

其他协议

在主界面中短按左键，可以进入快充触发界面。在触发界面中选择想要触发的协议，然后按中键进入

例如，如果想测试 QC2.0 协议，选中 QC2.0 协议后按下确认键，等待通讯完成后，进入相应协议的诱骗界面。具体每个协议的诱骗界面如图

主菜单

在任意主界面面板中长按中键，可以进入主菜单

显示与读数

亮度

该设置项可以调节屏幕亮度。调整时，可以看到实时的亮度变化。调整完毕后单击中键保存

屏幕旋转

调整屏幕的方向。若选择“自动”，则会根据重力感应器自动调整

刷新速度和+1 去皮

详细含义见 --电流电压测量相关设置

统计组

该设置项调整对统计组进行操作，每项的详细含义见-- 统计界面

杂类功能

苹果充电头信息读取

接上苹果充电头，进入此选项，等待十秒左右即可读出数据:

语言

该选项调整界面的语言

调试

显示设备的调试信息

设备信息

显示设备信息，包括型号、版本、批号等

电流电压测量

概览界面

本仪表可以进行电流电压测量。测量的主界面如图

三个较大的数字表示当前的读数，U 表示电压，I 表示电流，P 表示功率。相应数据下方的横条为瞬时值，方便观察变动。

通过按键可以切换到其他界面

详细数据界面

详细数据界面中，显示很多详细数据，具体如下:

• 当前 VBUS 上的电压和电流
• USB DP 线上的电压
• USB DM 线上的电压
• 当前 VBUS 上的功率
• 表头的自身耗电电流
• 协商协议的种类，例如图中协议为 PD2.0
• 协商协议的电流电压，如图中为 5.40V 3.00A

相关设置及解释

去皮

“去皮”为本仪表的专利功能，可以让仪表准确显示输入或输出的电流（两者之差即为仪表自身耗电）。

传统的 Type-C 仪表无法消除自身耗电对测量的影响，这些仪表从一侧供电时会显示 0mA，而从另一侧供电时会显示自身的耗电。用户无法清楚地判断电流到底是输入电流还是输出电流。

进入“设置”-“测量”界面，选择“显示与读数”，然后向下寻找到“去皮”设置。在“去皮”选项中，你可以选择“显示输入准确值”、“显示输出准确值”和“不去皮”。若选择前两项，则无论供电端、受电端在何侧，仪表都能显示准确电流。

如果插入 PC 联机口，则仪表自身停止从待测电路取电，改为从联机口取电，输入输出电流相同，此选项失去意义。

刷新速度

进入“设置”界面，选择“显示与读数”，然后选择“刷新速度”选项。此选项决定仪表读数的刷新速度，每一项的末尾有具体的更新频率，例如 5sps 就代表每秒更新 5 次

示波器界面

示波器界面中，你可以看到 VBUS 上的纹波形状

界面左侧的上下数字分别显示图中最高处、最低处的电压（如图中的 +50mV 和 -50mV）。

界面上方中间显示电压的峰峰值（如图中的 64mVpp）、主成分频率（888kHz）；下方显示当前 VBUS 上的直流电流和电压。右下角显示每格的时间间隔

暂停抓取

右上角显示当前状态， 表示当前正在抓取, 表示暂停更新。若要暂停 / 继续抓取，只需要按下中键。

采样率调整

按左键或右键可以调整采样率，向左是减小，向右是增大。调整后，采样率会短暂显示到屏幕上。芯片支持的最高采样率为 8Ms/s

退出界面

双击中键即可退出.

统计界面

统计界面中，可以看到电压电流的统计信息

• 当前的电压电流
• 当前容量
• 当前能量
• 当前记录的总时间
• 当前记录的组号
• 平均电压
• 当前温度

相关设置及解释

数据组的清除

进入“主菜单”-“统计组”界面，选择“清除当前组”可以清除当前的组；选择“清除所有组”可以清除所有数据组

数据组的切换

进入“主菜单”-“统计组”界面，选择“切换组”可以选择要切入的组，并可看到每一组的情况

数据组的电流门限

进入“主菜单”-“统计组”界面，选择“电流门限”可以设置仪表统计数据的门限电流，当电流值大于该电流时，统计持续进行，当小于该电流时，统计停止，统计定时器也停止。设置范围为0mA-200mA，设置为0mA即视为永远进行统计，可将微弱电流也纳入统计范围.

Helpers lab电流电压表

PC用户界面使用说明

V1.00.44

0.1 版本与更新

由于仪表功能极多且软硬件更新频繁，说明书随时可能更新，请知悉

0.2 修订历史

V1.00.08 20200526

1. 增加负载模块描述

1.0 连接设备

通过表头上的MicroUSB口连接电脑和表头。

打开上位机程序。应当看到如下所示的界面

红色箭头所指的就是接入的表头

点击设备的名称或者右键->重命名，可以对该表头命名，在有多个表头同时工作时易于区分。

双击设备将打开以下的界面

接下来将介绍如何使用各个功能

2.0 数据记录

2.0.0 创建记录

点击“创建记录”可创建新的记录

2.0.1 采样率

您可以拖动采样率滑块调整采样率，范围0.2-1000sps。数据记录将以这个速率进行

2.0.2 自动启停行为

在点击开始按钮后，记录并不会立刻开始，程序会等到电流大于开始电流时，才开始记录。如果您想直接开始记录，应将开始电流设为0。

您可以设置当电流小于一定值时，自动停止记录，通过更改停止电流一项。如果这个值为0，则永远不会自动停止。

为了防止瞬间的小电流误触发自动停止，您可以设置停止确认时间一项，被测设备只有在这个时间内的电流消耗一直小于自动结束门限，才触发自动结束

2.0.3 记录项

勾选/不勾选“颜色”一列，可以调整数据项的曲线和图示颜色。

勾选/不勾选“记录”一列，可以调整有哪些数据项将被记录。

勾选/不勾选“显示”一列，可以调整有哪些数据项会绘制在右边的图像中。

勾选/不勾选“量程对零”一列，可以调整有哪些数据项被强制对0绘制（即，不自动调整范围）

2.0.4 文件操作

点击“保存…”可保存当前的记录为文件（此时记录必须已经停止）。

点击“打开…”可打开已保存的记录文件（包括表头上的离线记录文件）。

点击 “导出…”可导出当前记录为csv文件用其他软件进行处理

2.0.5 在线记录一般操作流程

1. 点击“创建记录”。

2. 调整好采样率，调整好自动启停行为里 的参数，选好记录项目中需要记录的项。

3. 点击绿色开始按钮开始记录。

4. 手动/自动停止后，如有需要，保存记录为文件

2.0.6 图像区

按住图像上曲线的某一点，可以查看该点的详细信息。

按住右键在图像上拖动可以使图像平行移动。

使用滚轮可放大查看某部分细节

2.1 VBUS波形（纹波）

查看VBUS经过交流耦合后的波形:

2.1.1 采样率

拖拽采样率滑块可调整采样率。范围0.1-3.2Msps

2.1.2 采样深度

拖拽采样深度滑块可调整一次采样的深度（即，一次采样中有多少个采样点）

2.1.3 触发边沿

调整触发沿

2.1.4 触发模式

指定是单次触发还是连续触发

2.1.5 边沿电压

指定触发的边沿电压

2.1.6 图像区

右边图像区为采集的数据

按住图像上曲线的某一点，可以查看该点的详细信息。

按住右键在图像上拖动可以使图像平行移动。

使用滚轮可放大查看某部分细节

2.2 lua脚本

本文只介绍lua脚本在上位机上的界面操作，这是一个很复杂的功能，仪表选择lua作为二次开发语言，如果您对它不熟悉，请前往 【Lua 5.1 Reference Manual】对该语言有大致了解。

2.2.1内存状态

这里显示实时的内存状态

2.2.2本地程序

这里列举/lua目录下的程序，双击可打开，这里默认存储着一些示例代码

2.2.3 调试

这是输出终端。lua程序，lua执行器，lua解释器的输出都将打印到终端

2.2.4 代码

当前加载的代码，点击绿色开始按钮时这里的代码将被下载到表头运行

2.2 快充触发

可以在上位机上进行快充触发

2.3.1 协议选择

在这里选择您要触发的协议

2.3.2 协议属性

这里会显示您选择的协议的各种属性

2.3.3 调整

通过这三个滑块，您可以调节电压和限流值

2.4 PD监视器

要使用PD监听器，请严格按照以下步骤操作：

1. 确保PD通信开关在ON的位置。
2. 通过一根C-C线连接充电头与表头。
3. 点击绿色开始按钮。
4. 通过C-C线连接表头另一个C口到被测设备。
5. 如果没有收到消息，您可能需要将一侧的C口插头翻转。

2.4.1 数据包详细信息

选择一个数据包，您可以在右侧看到数据包详细信息

2.4.2 数据对象详细信息

选择数据包中的数据对象，下侧将显示数据对象的详细信息:

2.4.2文件操作

您可以将PD监听结果保存到文件或从文件打开PD监听结果

2.5 模块

模块一页包括可以用上位机控制的模块（目前只有负载模块SM-LD-00

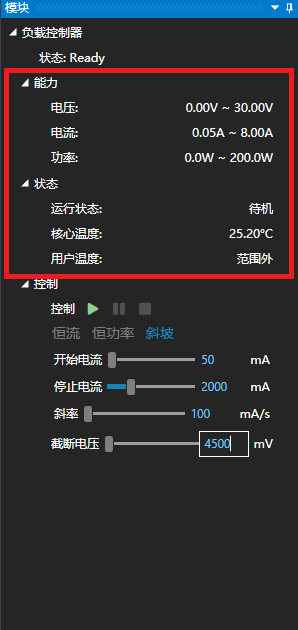

2.5.1 负载控制器

这里显示负载的参数和状态。

先在红框位置选定要运行的模式，有恒流，恒功率，斜坡，三个模式。

通过输入数字或者移动滑块设置好参数。

点击绿色开始按钮开始运行。

通常，负载控制器与在线数据记录配合使用，进行老化，带载能力等测试。

2.6 系统

2.6.1 固件升级

点击升级可对表头进行固件升级。升级时请保证连接稳定，一次升级大概耗时20秒。

2.6.2 截图

点击刷新按钮可对表头本体界面进行截图。

截图可通过保存按钮保存。
